TGV音圈電機：特點
A. 音圈電機直驅
B. 高精度以及精準回零
C. 低摩擦設計

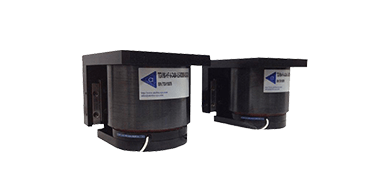

TGV系列（通孔音圈交叉滾子導軌模組）采用Akribis 通孔音圈電機系統，具有具有高響音和高帶寬的特點，適用于短程高頻的應用。
音圈電機直驅
TGV系列采用Akribis通孔音圈電機系統。其具有無齒槽效應，高響應和高帶寬的特點。易于驅動，適用于高精度的高頻運動。
高精度以及精準回零
TGV系列標準模組采用高精度的光柵編碼器系統，為客戶提供高精度的定位平臺。
交叉滾子導軌
TGV系列采用高精密級的交叉滾子導軌，為整個模組提供更加穩定可靠的導向作用。
模組 | TGV50 | TGV90 | TGV130 | |
電機 | AVM50-HF-10-C15 | AVM90-HF-5-C40 | AVM130-HF-10-C29 | |
機械 參數 | 行程 | 8 | 4 | 8 |
運動質量（Kg） | 0.68 | 0.74 | 1.55 | |
總質量（Kg） | 1.98 | 2.86 | 7.91 | |
極限行程 | 10 | 5 | 10 | |
性能 參數 | 直線度（μm） | ±2.5 | ||
平面度（μm） | ±2.5 | |||
雙向重復定位精度（μm） | ±0.5 | |||
校正前線性度（μm） | ±5 | |||
校正后線性度（μm） | ±1 | |||
軸承 參數 | 最大靜態軸承載荷（N） | 389 | 792 | 792 |
建議最大軸承載荷（N） | 3.09 | 0.83 | 1.42 | |
建議最大側傾力矩（Nm） | 0.6 | 0.6 | 0.6 | |
建議最大俯仰力矩（Nm） | 0.5 | 0.5 | 0.5 | |
建議最大橫擺力矩（Nm） | 0.3 | 0.3 | 0.3 | |
