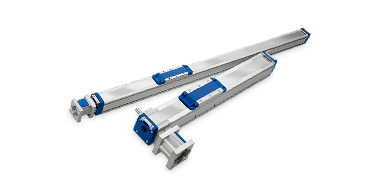

MF/TF直線模組單元>>特性
可以沿任意方向安裝
自動調節式不銹鋼防塵帶
多種鞍座規格可選
單/雙螺母支撐
需要用到負載保持制動器
內部滾珠導向
提供具有沖洗保護功能的型號
長行程
高速
能承受高彎矩載荷
| 規格/軸的尺寸 | M55 / TF55B | M75 / TF75B | M100 / TF100 |
| 截面尺寸（寬x高）：mm | 58 x 55 | 86 x 75 | 108 x 100 |
| 絲杠類型： | 滾珠絲杠，單螺母 | 滾珠絲杠，單螺母 | 滾珠絲杠，單螺母 |
| 最大行程長度：mm | 3000 | 4000 | 6000 |
| 最大速度：m/s | 1.6 | 1 | 1.25 |
| 最大加速度：m/s2 | 8 | 8 | 8 |
| 重復精度：mm | 0.05 | 0.05 | 0.05 |
| 最大輸入速度：rpm （轉/s） | 3000 | 3000 | 3000 |
| 溫度范圍：°C (°F) | -20 - 70 | -20 - 70 | -20 - 70 |
| 最大動態負載 (Fx)：N (lbf) | 1000 | 2500 | 5000 |
| 最大動態負載 (Fy)：N (lbf) | 400 | 1450 | 3000 |
| 最大動態負載 (Fz)：N (lbf) | 400 | 1450 | 3000 |
| 最大動態力矩 Mx：Nm (lbf-in) | 9 | 45 | 120 |
| 最大動態力矩 My：Nm (lbf-in) | 23 | 80 | 275 |
| 最大動態力矩 Mz：Nm (lbf-in) | 23 | 90 | 275 |
| 最大驅動軸力 Frd：N(lbf) | 200 | 600 | 1000 |
| 最大驅動軸力矩 Mta：Nm (lbf-in) | 12 | 30 | 45 |
| 絲杠直徑：mm (in) | 16 | 20 | 25 |
| 絲杠導程：mm (in) | 5/10/20 | 5/12.7/20 | 5/10/25 |
| 重量：kg (lb) 零行程單元重量 每100mm行程的重量 滑架的重量 （可選）單絲杠支撐的重量 （可選）雙絲杠支撐的重量 | 3.9 0.56 1.20 0.83 1.88 | 6.9 1.05 2.5 1.7 3.58 | 14.3 1.72 4.0 1.86 4.42 |
