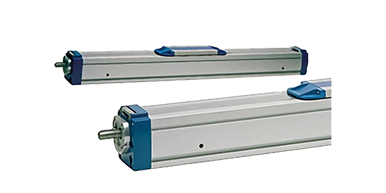

MF/TF直線模組>>特性
堅固可靠
可在所有方向安裝
已獲專利的內部自調節菱形滑軌
自動調節不銹鋼防塵帶
安裝在T型槽內的限位開關支架
運輸推力負荷為5000 N
模塊化安裝地腳
沖洗保護
多種鞍座規格可選
不粘滑運動
低驅動轉矩
低摩擦
高速
| 規格/軸的尺寸 | M55 / TF55B | M75 / TF75B | M100 / TF100 |
| 截面尺寸（寬x高）: mm | 58 x 55 | 86 x 75 | 108 x 100 |
| 皮帶型號 | 22-STD SM5-HP | STD5-40 | STD8-50 |
| 最大行程長度: mm | 7000 | 12000 | 12000 |
| 最大直線速度: m/s | 5.0 | 5.0 | 5.0 |
| 最大加速度: m/s2 | 40 | 40 | 40 |
| 重復精度: ± mm | 0.1 | 0.1 | 0.1 |
| 最大輸入速度: rpm | 2850 | 2300 | 1700 |
| 工作溫度: °C | -20 to 70 | -20 to 70 | -20 to 70 |
| 最大動態負載(Fx): N | 400 200 | 900 450 | 1250 625 |
| 最大動態負載 (Fy): N | 750 | 1750 (393) | 4000 |
| 最大動態負載(Fz): N | 750 | 1750 (393) | 4000 |
| 最大動態力矩(Mx): Nm | 5 | 16 (142) | 43 |
| M最大動態力矩(My): Nm | 29 | 84 (744) | 280 |
| 最大動態力矩(Mz): Nm | 29 | 84 (744) | 280 |
| 最大驅動軸力(Frd): N | 200 | 600 (135) | 1000 |
| 最大驅動軸力矩(Mta): Nm | 12 | 30 (266) | 45 |
| 皮帶輪直徑: mm | 33.4 | 41.4 (1.6) | 56.02 |
| 軸每旋轉一周行程: mm | 105 | 130 (5.12) | 176 |
| 重量: kg 零行程單元重量 每100 mm行程的重量 每個滑架重量 | 4.8 0.53 1.20 | 7.5 0.88 2.0 | 11.61 1.43 2.20 |
